详解高速线缆(DAC)的组成结构和优点

2019-12-25

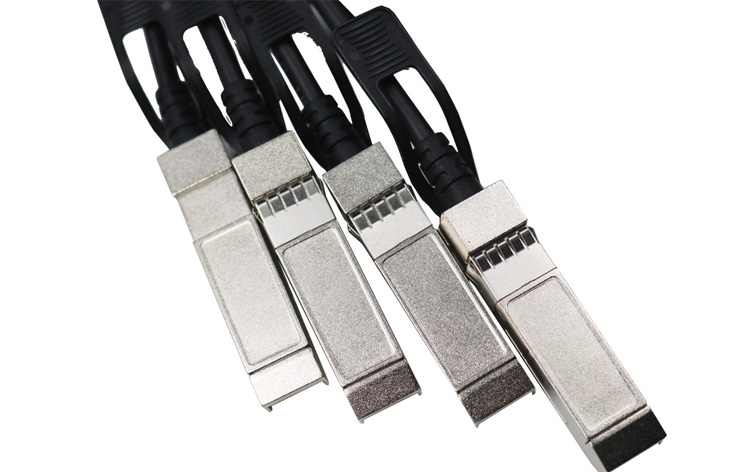

       高速线缆(Direct Attach Cable,简称DAC),通常由可用于支持高速数据传输的固定组件组成。两端各带有一个光纤收发器(Transceiver),用于传输信号。高速线缆作为一种替代光模块的低成本短距离连接方案,广泛应用于短距离数据传输中,可以与交换机、服务器、路由器、网络工作接口卡(NICs)和主机总线适配器(HBAs)连接,为网路传输提供高密度、高数据的处理功能。


高速线缆(DAC)的组成结构

         以镀银导体和发泡绝缘芯线为材料,采用线对屏蔽及总屏蔽的方式,从而构成了高速线缆。高速线缆具有优良的衰减性能、低延时以及抗干扰性,可以实现高频宽带传输,有30~24AWG的规格以及2P或8P等多种结构,可应用在多种不同的应用场合。


凯鸿创_KHC高速线缆分类:

1、10G SFP+ to SFP+ DAC

2、25G SFP28 to SFP28 DAC

3、40G QSFP+ to QSFP+ DAC

4、40G QSFP+ to 4xSFP+ DAC

5、100G QSFP28 to QSFP28 DAC

6、100G QSFP28 to 4xSFP28 DAC




DAC线缆的优点:

1、高性能:适用于数据中心的短距离布线,使用范围广,集成方案交换能力强。

2、节能环保:高速线缆内部材质是铜芯,铜缆的自然散热效果好,节能环保。

3、低功耗:高速线缆功耗低。由于无源电缆不需要电源;有源电缆耗电量一般在440mW左右。

4、低成本:铜缆价格与光纤相比要低得多,使用高速线缆能够大大降低整个数据中心的布线成本。


高速线缆的优点在短距离的应用场景成为了用户首选方案,广泛应用于SATA存储设备、RADI系统场景、核心路由器、10G或40G以太网等数据中心互连场景中。
